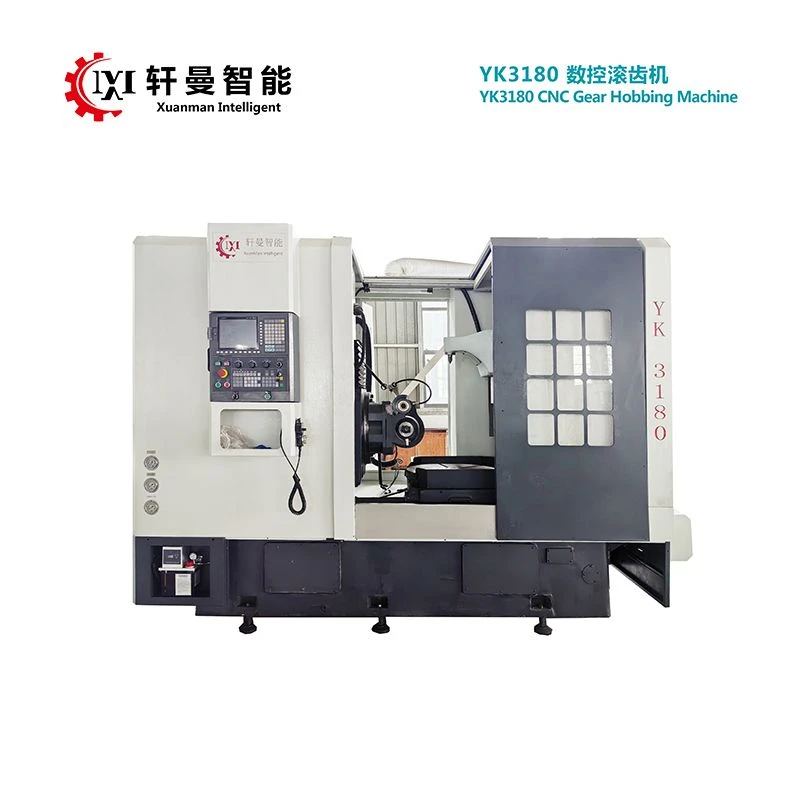

◆ Dentatrice CNC YK3180 (macchina utensile personalizzabile)

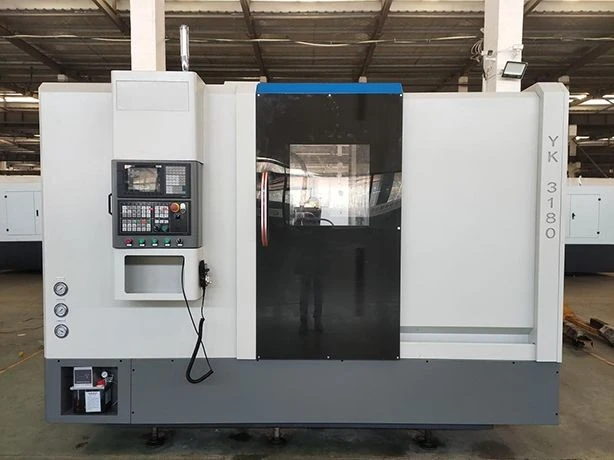

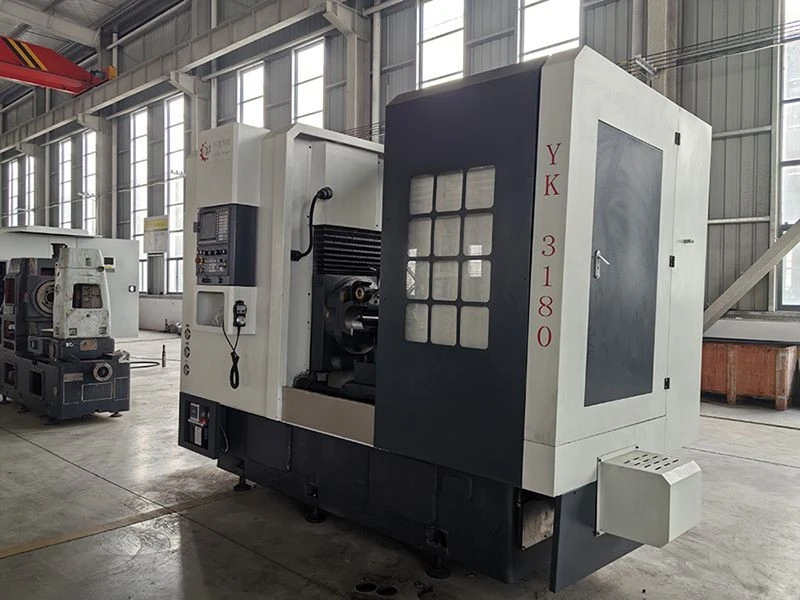

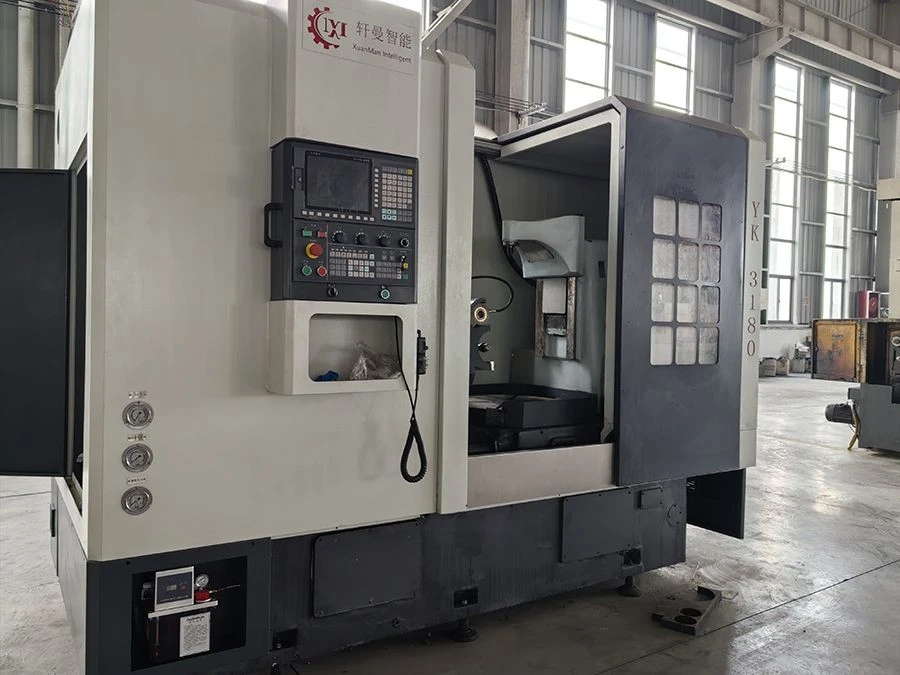

Panoramica del prodotto YK3180 è una dentatrice verticale CNC a 5-assi ad alte-prestazioni con collegamento simultaneo a 4 assi. Progettato come soluzione di lavorazione verticale di livello professionale, è progettato principalmente per il taglio di precisione di ingranaggi cilindrici cilindrici elicoidali e cilindrici con un modulo fino a 10 mm.

Oltre alla lavorazione standard degli ingranaggi, la YK3180 è in grado di lavorare ruote elicoidali utilizzando il metodo di avanzamento radiale. Questa macchina utensile versatile è altamente personalizzabile per soddisfare requisiti di produzione specifici, rendendola la scelta ideale per la produzione specializzata di ingranaggi cilindrici, ingranaggi elicoidali e ruote elicoidali con efficienza e precisione superiori.

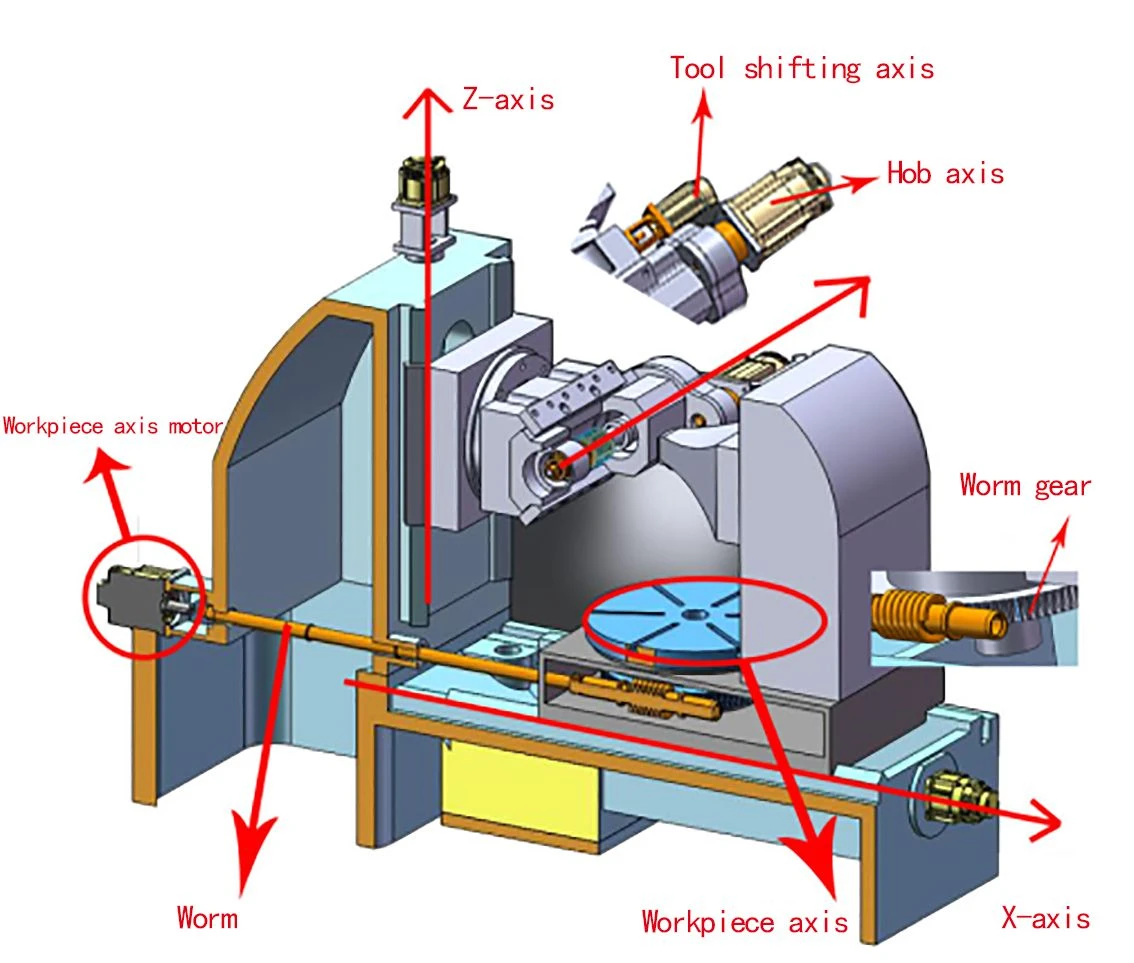

◆ diagramma della struttura del prodotto

product-1134-963

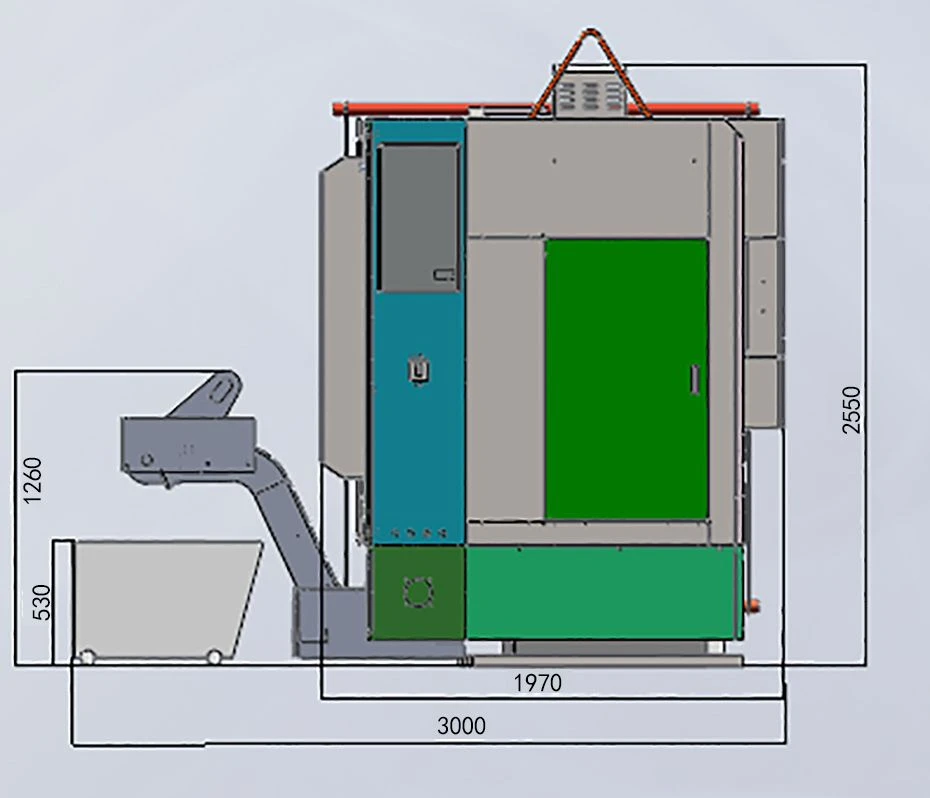

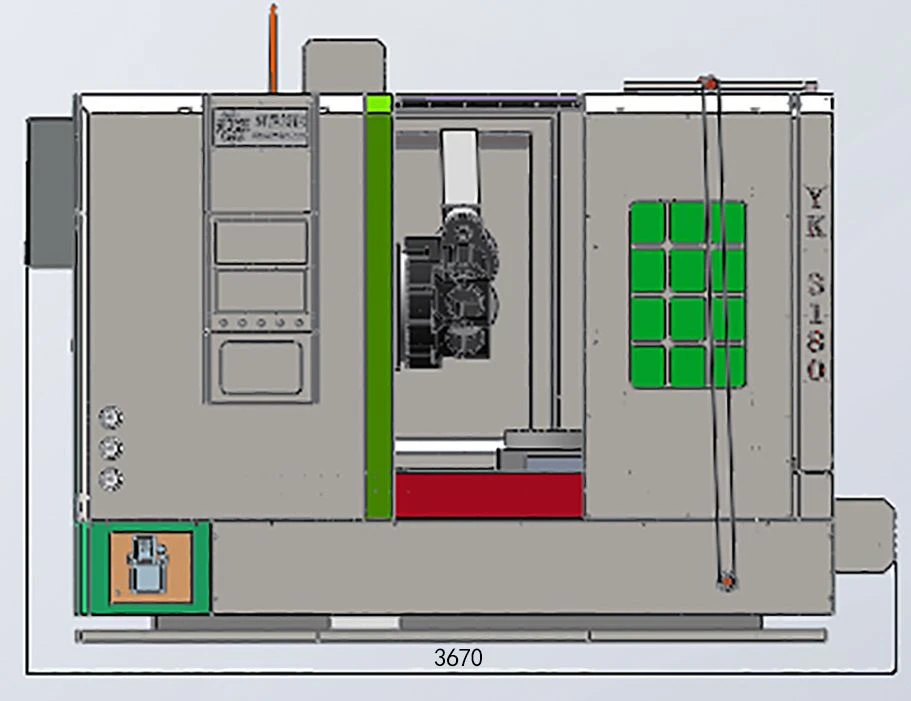

◆ Disegno dimensionale dell'aspetto

product-911-701

product-930-798

◆ Parametri tecnici

NO.	Articolo	Sotto-voce
1	Parametri di lavorazione	Diametro del tavolo
2		Massimo. Diametro del pezzo
3		Massimo. Modulo di lavorazione
4		Massimo. Angolo dell'elica di lavorazione
5		Massimo. Lunghezza di lavorazione (corsa dell'asse Z-)
6		minimo Altezza centrale dal tavolo al piano cottura
7		Massimo. Velocità del tavolo
8		Intervallo di distanza (estremità del supporto esterno dalla parte del tavolo)
9	Parametri del piano cottura	Massimo. Diametro di montaggio dell'utensile*Lunghezza
10		Massimo. Corsa di spostamento del piano cottura
11		Cono del mandrino dell'utensile
12		Distanza tra l'asse del mandrino utensile e l'asse della tavola
13		Grado di velocità del piano cottura
14		Gamma di velocità del piano cottura
15		Grado di avanzamento assiale
16		Gamma di avanzamento assiale
17	Altri	Potenza totale
18		Dimensioni d'ingombro (LWH)
19		Peso totale
20	Funzione	Modalità di controllo
21		Modalità di trasmissione
22		Modalità differenziale
23		Modalità di lubrificazione
24		Materiale del piano cottura
25		Taglio Raffreddamento
26		Lamiera
27		Tipo di ingranaggio lavorato
28	Configurazione	Sistema di controllo
29		(Asse C-) Servomotore ad alta-precisione per l'asse del piano cottura
30		(Asse B-) Servomotore ad alta-precisione per l'asse del pezzo
31		Servomotore ad alta-precisione dell'asse X-
32		Servomotore ad alta-precisione dell'asse Z-
33		(Asse Y-) Servomotore ad alta-precisione per l'asse mobile
34		Vite a ricircolo di sfere
35		Ingranaggio a vite senza fine e vite senza fine
36		Supporti per piano cottura

◆ Controllo del processo di assemblaggio

NO.	Processo	Vantaggi	Immagine
1	Raschiatura delle superfici di contatto tra i componenti	1. La raschiatura migliora la planarità della superficie, la qualità del contatto e la densità del contatto e indurisce la superficie per una migliore resistenza all'usura.2. La qualità della superficie viene valutata in base ai punti di contatto per unità di superficie, con uno standard di 12-16 punti/25×25 mm.
2	Ispezione dell'interferometro laser	Analizza le caratteristiche dinamiche delle viti a ricircolo di sfere, la risposta dei sistemi di azionamento e le prestazioni dinamiche delle guide con elevata precisione ed efficienza, fornendo dati per la correzione degli errori della macchina.
3	Gruppo trasmissione con vite a ricircolo di sfere	Il parallelismo tra la vite a ricircolo di sfere e il binario di guida viene regolato rettificando le sedi dei dadi delle viti, con un requisito di controllo di 0,01 mm/300 mm.
4	Assemblaggio del mandrino	Assemblato in un laboratorio a-temperatura costante per garantire precisione e qualità. I mandrini vengono testati per rilevare eventuali rumori anomali e aumenti di temperatura prima dell'installazione.
5	Ispezione della precisione degli ingranaggi tramite lo strumento di misurazione degli ingranaggi	Misura e valuta gli indici di precisione degli ingranaggi (deviazione del profilo, deviazione dell'elica, deviazione del passo, eccentricità radiale, ecc.) in conformità con GB/T10095-2001 (equivalente a ISO1328:1997).
NO.	Processo	Vantaggi

◆ introduzione alla funzione

Categoria	NO.	Componente	Funzione
Parte meccanica	1	Asse del piano cottura	Velocità: 0-600 giri/min, regolazione continua della velocità.
	2	Asse del pezzo (tavola)	Azionato da ingranaggio a vite senza fine a doppia-filettatura e vite senza fine, ridotto da servomotore con differenziale a ingranaggi; velocità: 0-30 giri/min, cambio di velocità continuo.
	3	Binario di guida	Tipo con guida rigida, azionato da vite a ricircolo di sfere.
	4	Contropunta	Tipo idraulico, pressione regolabile.
	5	Centralina idraulica	Sistemi di circolazione idraulica e di raffreddamento separati per evitare la miscelazione.
	6	Sistema di lubrificazione	Fasatura centralizzata automatica e lubrificazione quantitativa con allarme di guasto; lubrificazione automatica all'avvio.
	7	Rimozione del truciolo	Convogliatore automatico di trucioli.
Parte elettrica	1	Sistema	Sistema personalizzato KND K1000TF1i, supporta la lavorazione di ingranaggi cilindrici, elicoidali e di ruote elicoidali; funzionamento basato su menu-, affidabile e facile da apprendere.
	2	Servomotore	KND
	3	Numero dell'asse	Collegamento a 4 assi a 5 assi
	4	Cambio	Cambio elettronico

◆ Configurazione standard

NO.	Nome	Produttore	Immagine
1	Vite	Jiangsu Qijian
2	Cuscinetto	Istituto di ricerca sui cuscinetti di Luoyang (ZYS)
3	Mandrino	Yuhuan Liyang
4	Sistema	KND
5	Motore	KND
7	Pergolato del piano cottura	Cixi Gutang Lihe
8	Centralina idraulica	Anhui Qingli
9	Ingranaggio a vite senza fine e vite senza fine	Chongqing Qidayuan/Changzhou Milaigu

◆ Campi di applicazione

Industria automobilistica:

Lavorazione di ingranaggi per sistemi di trasmissione automobilistici.

Produzione di motociclette e utensili elettrici:

Produzione di componenti di ingranaggi per motocicli ed elettroutensili.

Produzione di riduttori:

Lavorazione di ingranaggi per riduttori per migliorare l'efficienza della trasmissione.

Produzione di strumenti:

Componenti di ingranaggi di precisione per strumenti di misura.

Produzione di altri macchinari:

Tutti i tipi di apparecchiature meccaniche che richiedono ingranaggi ad alta-precisione.

Esposizione del prodotto finito nel campo di lavorazione

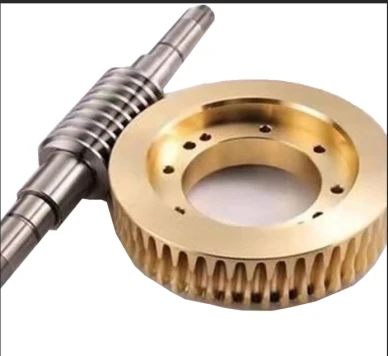

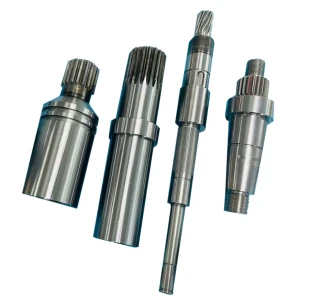

Ruota elicoidale in bronzo	Pignone	Albero scanalato	Ingranaggio

◆Carico e scarico

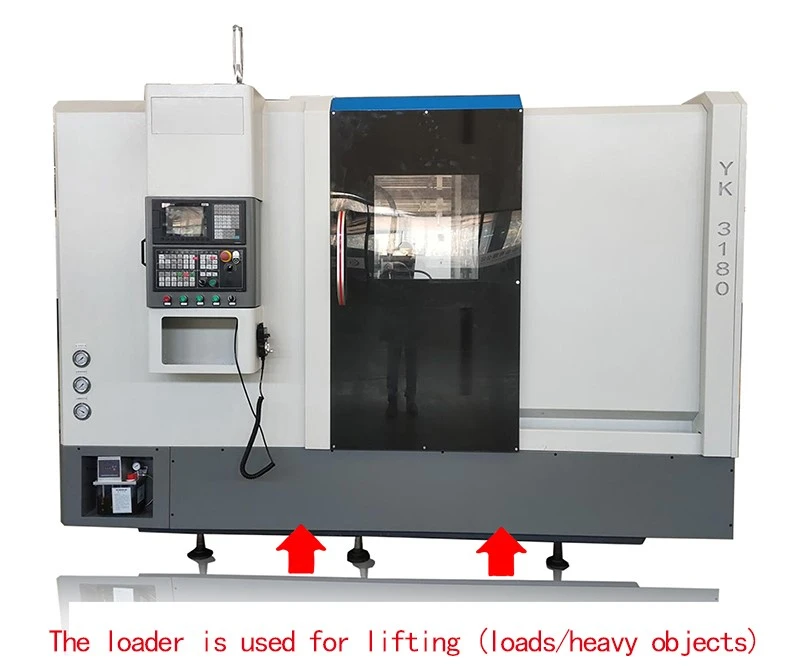

L'attrezzatura può essere caricata/scaricata tramite carrello elevatore o gru per soddisfare le diverse esigenze dei clienti.

Posizione di caricamento del carrello elevatore

product-800-671

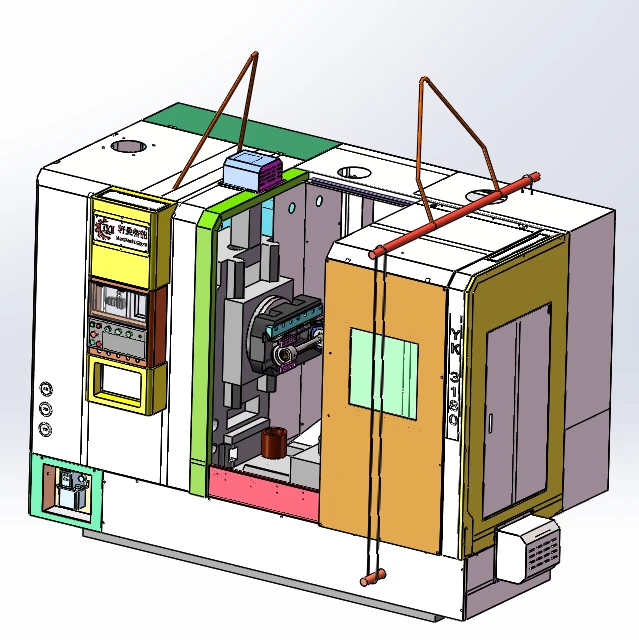

Diagramma di sollevamento della gru

product-639-640

◆ Servizio aziendale

Servizio pre-vendita:

Produciamo macchine utensili e forniamo soluzioni tecnologiche di taglio complete, inclusa la selezione delle attrezzature, la pianificazione dei processi, gli utensili, il layout della linea di lavorazione e altri-servizi a tutto tondo.

Servizio post-vendita:

Aderendo al principio del cliente al primo posto, rispondiamo alle richieste e ai problemi post-vendita 24 ore al giorno. Per problemi non risolvibili telefonicamente, confermiamo l'orario di arrivo in loco-entro 24 ore.
